膨胀阀
Expansion valve

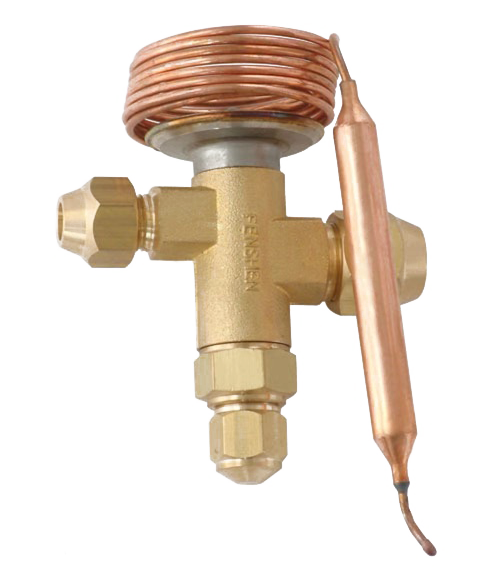

膨胀阀是制冷系统中四大部件【压缩机、冷凝器、节流阀（膨胀阀）、蒸发器】之一，又称节流阀或调节阀；由阀体、感温包、平衡管组成，一般安装于储液筒和蒸发器之间。膨胀阀使中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果，膨胀阀通过蒸发器末端的过热度变化来控制阀门流量，防止出现蒸发器面积利用不足和敲缸现象达到节流降压和调节流量的作用，同时它还有防止湿压缩和液击保护压缩机及异常过热的功能。
特点
1、膨胀阀采用结构先进的双流向平衡流口。
2、膨胀阀由于使用了双流向热力膨胀阀，使制冷系统省膨胀阀、逆止阀和电磁阀的数量。
3、膨胀阀双向的平衡流口，使静止过热度随着冷凝压力或通过阀口压降的变化而变化。
4、膨胀阀具有稳定的过热度，使系统运行稳定。
5、膨胀阀适用制冷，空调等各种工作需要。
6、膨胀阀蒸发温度范围：-40℃至+ 10℃。
7、膨胀阀适用于R12（ 氟里昂）、R22（二氟一氯甲烷）、R134a等介质。
2 热力膨胀阀的种类：
1） 内平衡式膨胀阀结构和工作原理：
热力膨胀阀按照平衡方式不同，分内平衡式和外平衡式；外平衡式热力膨胀阀分F型和H型两种结构型式。

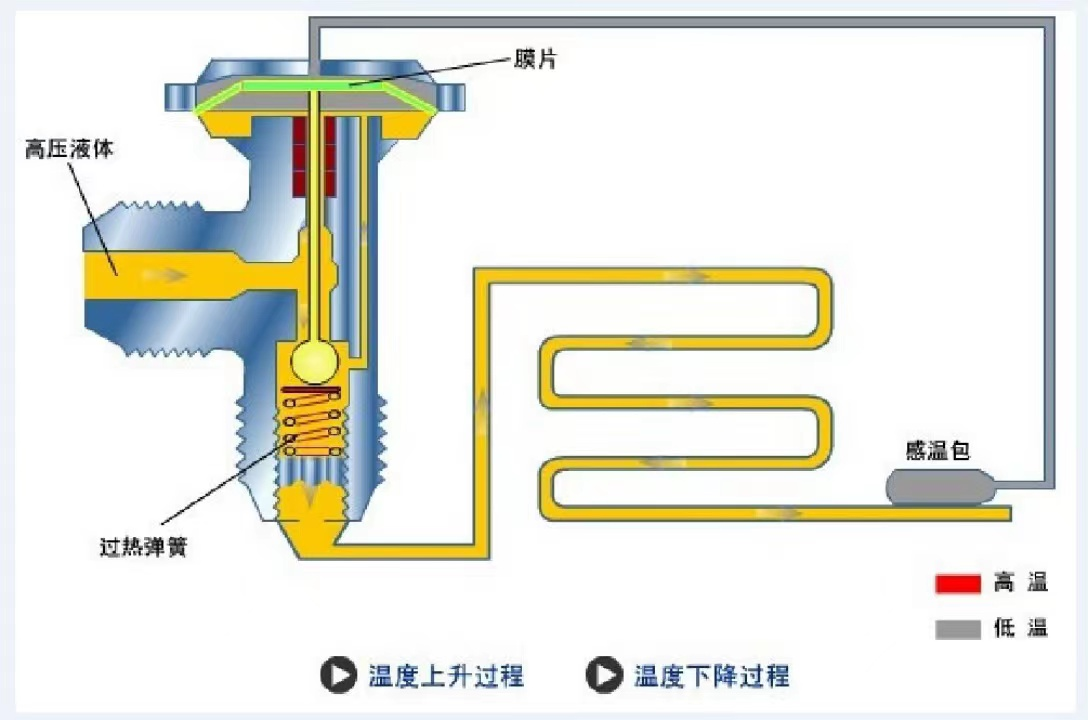

内平衡式F型热力膨胀阀结构图。感温包内充注制冷剂，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。如果空调负荷增加，液压制冷剂在蒸发器提前蒸发完毕，则蒸发器出口制冷剂温度将升高，膜片上压力增大，推动阀杆使膨胀阀开度增大，进入到蒸发器中的制冷剂流量增加，制冷量增大；如果空调负荷减小，则蒸发器出口制冷剂温度减小，以同样的作用原理使得阀开度减小，从而控制制冷剂的流量。
2） 外平衡式膨胀阀结构和工作原理：

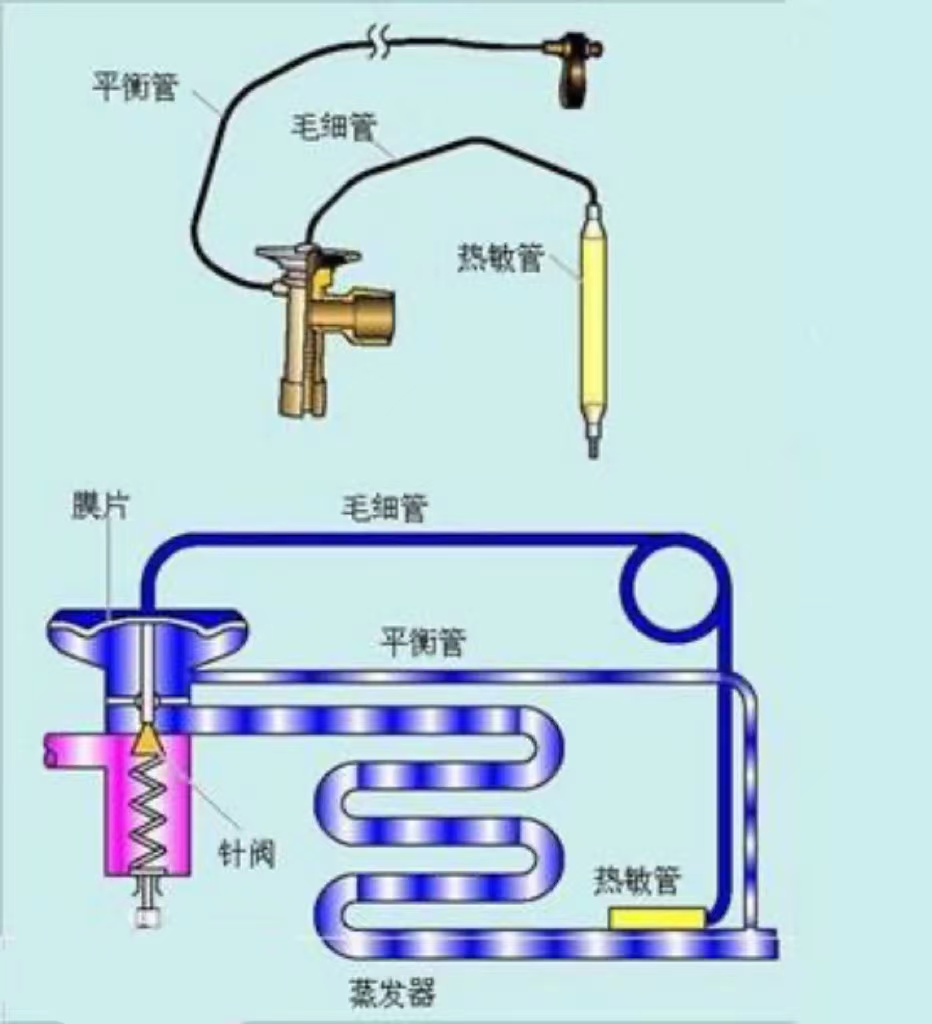

外平衡式膨胀阀与内平衡式膨胀阀原理基本相同，区别是： 内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。
3） H型膨胀阀
H型热力膨胀阀有四个接口与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥器，一个连接蒸发器进口；另外两个接口，一个连接蒸发器出口，一个连接压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。该膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管，提高了调节灵敏度，结构紧凑，抗振可靠。
膨胀阀的结构和工作原理
1 热力膨胀阀的作用：
热力膨胀阀安装在蒸发器入口，常称为膨胀阀，主要作用有两个：
1）节流作用：高温高压的液态制冷剂经过膨胀阀的节流孔节流后，成为低温低压的雾状的液压制冷剂，为制冷剂的蒸发创造条件；
2）控制制冷剂的流量：进入蒸发器的液态制冷剂，经过蒸发器后，制冷剂由液态蒸发为气态，吸收热量，降低车内的温度。膨胀阀控制制冷剂的流量，保证蒸发器的出口完全为气态制冷剂，若流量过大，出口含有液态制冷剂，可能进入压缩机产生液击；若制冷剂流量过小，提前蒸发完毕，造成制冷不足；
质量判断
理想的膨胀阀工作状态应该是随着蒸发器负荷的变化，实时改变开度，控制流量。是波折线。膨胀阀的好坏反映在波折的幅度上，幅度越大说明该阀反应越慢，质量越差。
